谈谈螺杆泵、单螺杆泵的工作原理及特点
浏览:1252 发布日期:2018-01-29 06:22:58

  螺杆泵(Screw pump)是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵,我们很多老师傅称之为“搅搅泵”,是因为其螺杆,特别像我们弯曲似家用搅拌器的搅拌轴,当然了,我们在文章中还是以正规名称叫之,名曰“螺杆泵”。






  按螺杆数量,我们将其分类三类,即:

  金鸡独立——单螺杆泵,即单根螺杆在泵体的内螺纹槽中啮合转动的泵;

  双子盘旋——双螺杆泵,即由两个螺杆相互啮合输送液体的泵;

  三人共舞——三螺杆泵,即由多个螺杆相互啮合输送液体的泵。

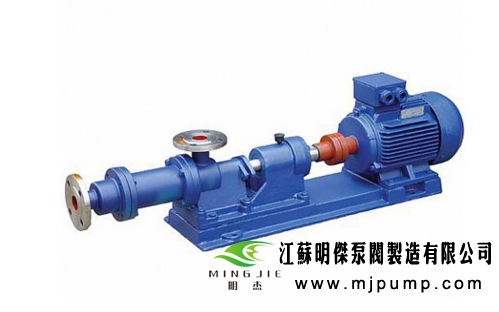

  1、单螺杆泵

  “搅搅泵”,我要脱掉你的外衣——谈谈螺杆泵的工作原理及特点?是一种单螺杆式输运泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔内的液体向前推进一个螺距,随着螺杆的连续转动,液体螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。螺杆泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。

  单螺杆是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。其流量与转速成正比。

  传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

  “搅搅泵”,我要脱掉你的外衣——谈谈螺杆泵的工作原理及特点?

  2、双螺杆泵

  “搅搅泵”,我要脱掉你的外衣——谈谈螺杆泵的工作原理及特点“搅搅泵”,我要脱掉你的外衣——谈谈螺杆泵的工作原理及特点??双螺杆泵是外啮合的螺杆泵,它利用相互啮合,互不接触的两根螺杆来抽送液体。

  作为一种双吸式非密闭的双螺杆泵,一端伸出泵外的主动螺杆由原动机驱动,主动螺杆与从动螺杆具有不同旋向的螺纹,螺杆与泵体紧密贴合,从动螺杆是通过同步齿轮由主动螺杆带动的。泵内吸入室应与排出室严密地隔开,因此,泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些,同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔,保证密闭,否则就可能有液体从间隙中倒流回去。

  “搅搅泵”,我要脱掉你的外衣——谈谈螺杆泵的工作原理及特点?

  由于单螺杆只适用于特殊场合,在此,我们不讨论。

  3、通常故障及处理办法

  1. 泵体剧烈振动或产生噪音

  产生原因:(1)泵安装不牢或泵安装过高;(2)电机轴承损坏;(3)泵主轴弯曲或与电机主轴不同心、不平行等。

  处理方法:(1)紧固地脚螺栓或降低泵的安装高度;(2)更换电机轴承;(3)矫正弯曲的泵主轴或调整好泵与电机的相对位置。

  2.传动轴或电机轴承过热

  产生原因:缺少润滑油或轴承破裂等。

  处理方法:加注润滑油或更换轴承。

  泵不出料

  产生原因:(1)泵体和吸料管没灌满;(2)动料位低于泵滤料管;(3)吸料管破裂等。

  处理方法:按上述原因分别解决。

  使用方法

  螺杆泵的停车

  螺杆泵停车时,应先关闭出口阀,并待泵完全停转后关闭进口阀。

  螺杆泵的起动

  螺杆泵应在进口、出口阀全开的情况下起动,以防过载或吸空。螺杆泵虽然具有干吸能力,但是必须防止干转,以免擦伤工作表面。

  螺杆泵的运转

  螺杆泵必须按既定的方向运转。
